VIBRO MIXERの概要
Overview of the VIBRO MIXER
（2021年モデルチェンジ）
従来のVIBRO MIXERを分散性能アップしました。
- 性能
-
- 低粘度液から高粘度液まで対応
- 粘度差（200Pa・s ：1mPa・s ）を均一・均質調合
- 調合比（1000:1）の液を均一・均質調合
- チキソ性液も均一・均質調合
- 瞬間調合（2～15sec）のピストンフロー
- 局所発熱もなく、物性を傷めない
- ミキサー振動により、自己洗浄が可能
- メリット
-
- 高性能で低価格
- 生産調整が容易（必要な時に必要な量を生産）
- 連続処理で品質が安定（Q by Dの品質管理が可能）
- インライン生産でクリーンな作業環境
- 自動化が容易で人為的トラブルを防止
- 掻取ロス、洗浄廃液が極少（生産コストの削減）
- シンプル且つコンパクト（四畳半工場の実現）

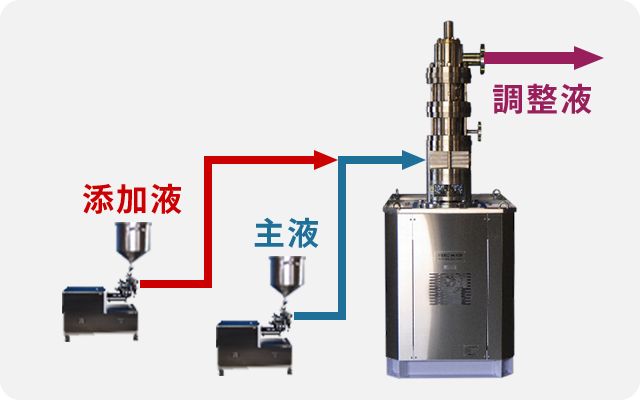

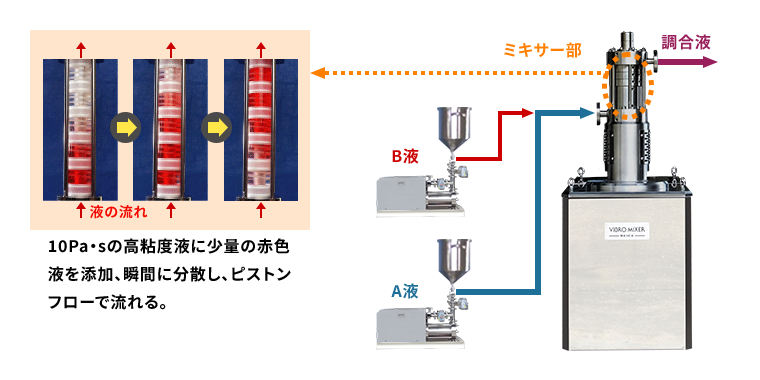

（VIBRO MIXER+リニアポンプ）
最高レベルの品質が求められる素材は均一・均質化（Uni Forming）が最も重要な課題であり、均一・均質化を達成するためにはタンクレス化した連続加工プロセスが必要です。振動で強力な渦流を発生させ瞬時に微分散する【VIBRO MIXER】は低粘度液～高粘度液を問わず、調合、反応、乳化、気泡の連続加工プロセスで驚異的な性能を発揮しています。
また、最高レベルの品質で高粘度液に機能性微粒子を均一に分散し、ペースト化する受託生産を行っています。
装置の概要
Device Overview

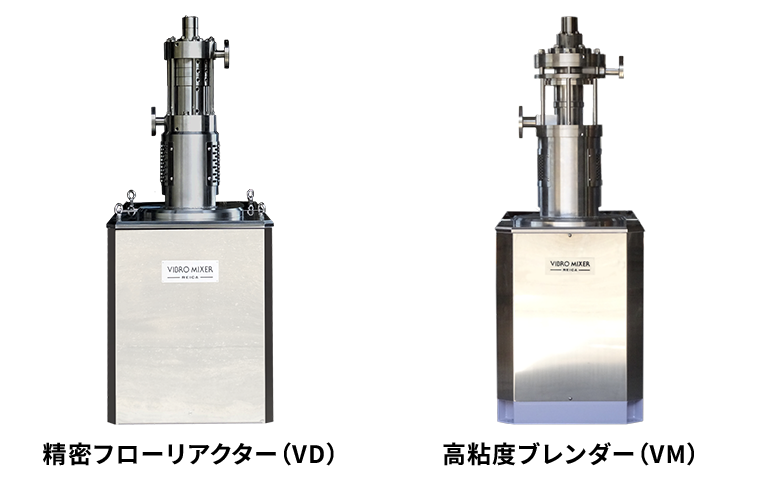

VIBRO SYSTEM は高品質連続生産

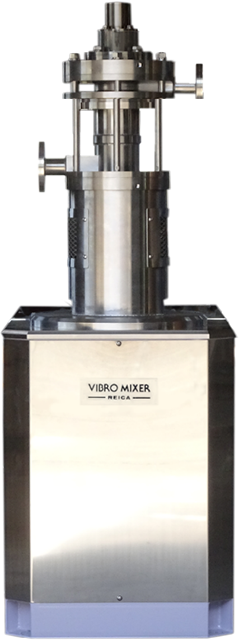

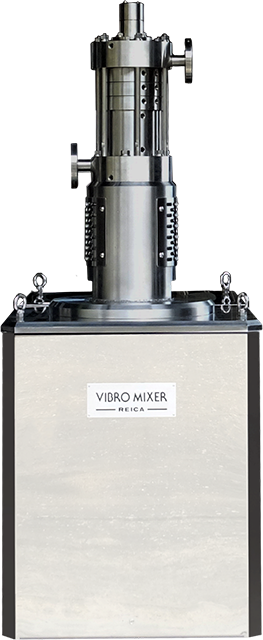

VIBRO MIXER 標準仕様
| 項目＼型番 | VD35 | VD65 | VD100 | |
|---|---|---|---|---|
| 処理量 | ℓ/hr | 60 | 300 | 1000 |
| 使用粘度(目安) | Pa･s | ～200 | ～200 | ～200 |
| 概寸法(幅×奥×高) | m | 0.4×0.8×1 | 0.6×1×1.4 | 0.7×1.2×1.9 |
| 材質 | SUS316 、硬質クロム、シール材：テフロン複合材 | |||
リニアポンプは高精度
液の粘度、背圧に関係なく定流量を吐出するピストンと、広範囲の流量設定可能なサーボモータ駆動で、流量誤差が殆どない高精度のフィードを行います。
標準仕様
項目＼型番
LPW-06
LPW-20
LPW-50
LPW-100
LPW-150
吐出量
mℓ/m
0.1～8
1～100
10～1000
45～4500
150～15000
吐出圧
MPa
1
1
1
1
0.5
対応粘度
Pa･s
～5
～10
～100
～100
～100
接液部材質
SUS304 、硬質クロム、シール材：テフロン複合材
| 項目＼型番 | LPW-06 | LPW-20 | LPW-50 | LPW-100 | LPW-150 | |
|---|---|---|---|---|---|---|
| 吐出量 | mℓ/m | 0.1～8 | 1～100 | 10～1000 | 45～4500 | 150～15000 |
| 吐出圧 | MPa | 1 | 1 | 1 | 1 | 0.5 |
| 対応粘度 | Pa･s | ～5 | ～10 | ～100 | ～100 | ～100 |
| 接液部材質 | SUS304 、硬質クロム、シール材：テフロン複合材 | |||||
アプリケーション
Applications

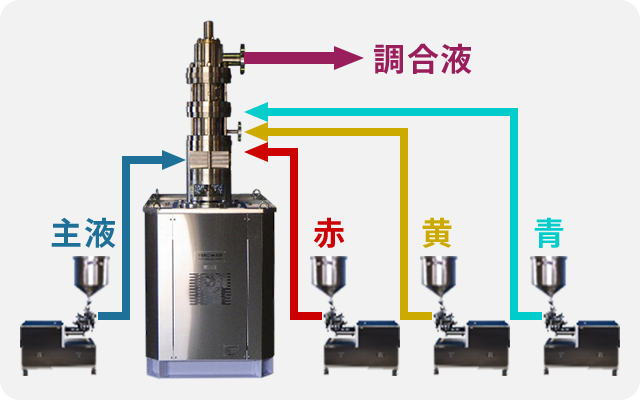

分散/調合高粘度液を分散/調合
高粘度液、ゲル化しやすい液、チキソ性液等、分散/調合しにくい多様な液を正確な比率で調合し、均一・均質化します。また、必要な時間に必要な量を単位時間の生産（ℓ/min.）×生産時間（min.)で生産でき、不必要な在庫も無くなります。

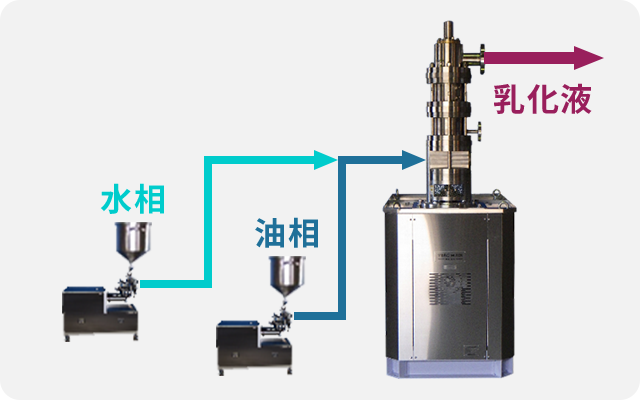

乳化シャープに瞬時乳化

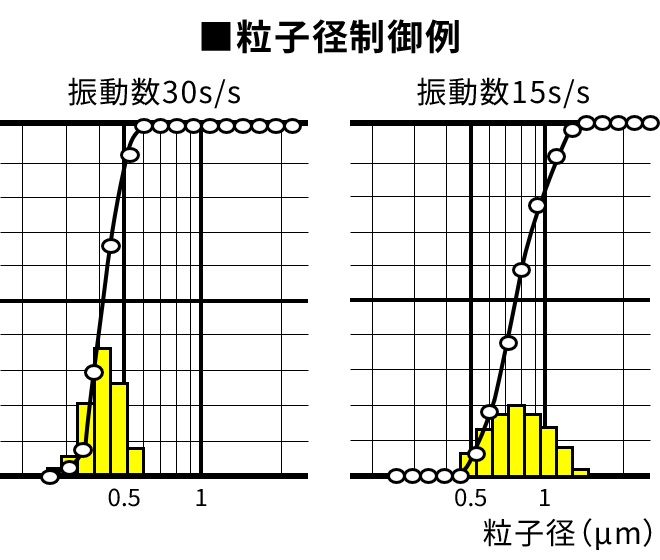

低粘度～高粘度の液を瞬時に乳化します。最適な乳化条件で油相/水相をフィードするだけでシャープな粒子をつくります。また、振動数を変えることで粒径を制御することもできます。
※転相乳化に最適です
反応高効率のフローリアクター
瞬時に完全な反応を行います。反応時に生じる粘度、温度、背圧等の変化に関係なく、主液・添加液を正確な比率で調合し、理論値どうりの反応を高効率で行います（例：理論値の1.1倍の添加量で完全反応。高価な添加剤を節約）。フロープロセスでの反応は、「Q by D」の品質管理ができるとともに、反応プロセスの改善が容易になります。
気泡分散高空隙微細気泡
高粘度液の物性を低下させる事なく、独立した均一微細気泡をつくります。
自動車用シート、電子材料の封止材等の軽量化、断熱、防音、防振等の用途として使用されています。
機能性ペーストの受託生産
Contracted Production of Functional Paste
機能性ペーストの受諾生産を行っております
当社で培ってきた分散技術を生かし、数μm～サブミクロンの機能性粒子を高粘度液に均一分散します。
機能性粒子と高粘度液をご提供頂けましたら、均一に分散したペーストを納品致します。
デモ・テストのご案内
Demo and Test Information
連続調合／乳化／反応テスト
当社では、調合／乳化／反応の確認テストを随時実施しております。
テストを行うにあたり、お客様にはテストの際に必要となる材料をご提供いただきます。
- STEP1．ビーカーテスト
- 材料の調合／分散／乳化／反応状態を確認することにより、連続テストフローを検証します。
- STEP2．連続テスト
- 連続処理した製品を採取し、品質の評価を行います。
- STEP3．立会テスト
- 連続テストにて評価後に来社頂き、立会いテストでの確認となります。
お申し込み・お問合せ先
テストご希望の場合、お問合せフォームよりお問合せください。こちらから、メールにてテスト仕様問合せ書を送付しますので、ご記入願います。
